Producten Beschrijving

Productspecificaties

Normen	EN 10216-5
Staalsoorten	1.4410 (UNS S32750/2507), 1.4501 (UNS S32760), enz.
Gelijkwaardige normen	ASTM A789 / ASTM A790 / ASME SA789 / ASME SA790
Buitendiameter (OD)	6 mm - 250 mm
Wanddikte (WT)	0,5 mm - 30 mm
Lengte	6/12 meter, op maat
Oppervlaktebehandeling	Helder gegloeid
Productieproces	Koudgewalst/koudgetrokken
Voorwaarde	Oplossing gegloeid

Vergeleken met de kwaliteiten 316L en 2205 biedt de Super Duplex roestvrijstalen buis een superieure mechanische sterkte en is hij in staat hydraulische drukstoten in het bereik van 10.000 PSI te weerstaan, waardoor hij ideaal is voor hydraulische hogedruksystemen.

Met een PREN groter dan of gelijk aan 42 is Super Duplex roestvrij staal bestand tegen chloride-geïnduceerde corrosie, blootstelling aan zeewater en zure omgevingen, waardoor het geschikt is voor de barre omstandigheden met hoge- temperaturen en hoge- zoutgehalten die voorkomen in toepassingen in de diepe- zee in boorputten.

De leidingen worden helder uitgegloeid om een oppervlakteruwheid van Ra van minder dan of gelijk aan 0,8 μm te bereiken; Dit vermindert de hydraulische stromingsweerstand met 15-20% en minimaliseert de ophoping en verstopping van onzuiverheden, waardoor nauwkeurige en stabiele hydraulische signaaloverdracht wordt gegarandeerd-die voldoet aan de strenge eisen van uiterst-precieze hydraulische leidingen in de olie- en gasindustrie.

Aangepaste diensten

TORICH biedt maatwerk voor niet-standaardafmetingen, met toleranties voor de wanddikte tot ±0,05 mm en toleranties voor de buitendiameter tot ±0,1 mm. De slangen worden op rollen geleverd, met aanpasbare spoellengtes.
Wij bieden eind{0}}afwerkingsdiensten-waaronder gladde uiteinden, afkanten, draadsnijden, groefsteken en lasafschuining-samen met ontbramen om lekkage van hydraulische vloeistof na montage te voorkomen.
Naast de standaard BA-afwerkingen bieden wij oppervlaktebehandelingen zoals BA gecombineerd met inwendig elektrolytisch polijsten (EP), beitsen en passiveren, en inwendig honen van de boring.

Chemische samenstelling

Staalkwaliteit		C maximaal	Si	Mn	P maximaal	S maximaal	N	Cr	Cu	ma	Ni
Stalen naam	nummer	C maximaal	Si	Mn	P maximaal	S maximaal	N	Cr	Cu	ma	Ni
X2CrNiMoN22-5-3	1.4462	0.030	Kleiner dan of gelijk aan 1,00	Kleiner dan of gelijk aan 2,00	0.035	0.015	0.10-0.22	21.0-23.0	–	2.50-3.5	4.5-6.5
X2CrNiMoSi18-5-3	1.4424	0.030	1.40-2.00	1.20-2.00	0.035	0.015	0.05-0.10	18.0-19.0	–	2.50-3.0	4.5-5.2
X2CrNiN23-4	1.4362	0.030	Kleiner dan of gelijk aan 1,00	Kleiner dan of gelijk aan 2,00	0.035	0.015	0.05-0.20	22.0-24.0	0.10-0.60	0.10-0.60	3.5-5.5
X2CrNiMoN25-7-4	1.4410	0.030	Kleiner dan of gelijk aan 1,00	Kleiner dan of gelijk aan 2,00	0.035	0.015	0.20-0.35	24.0-26.0	–	3.00-4.5	6.0-8.0
X2CrNiMoCuN25-6-3	1.4507	0.030	Kleiner dan of gelijk aan 0,70	Kleiner dan of gelijk aan 2,00	0.035	0.015	0.15-0.30	24.0-26.0	1.00-2.50	2.70-4.0	5.5-7.5
X2CrNiMoCuWN25-7-4	1.4501	0.030	Kleiner dan of gelijk aan 1,00	Kleiner dan of gelijk aan 1,00	0.035	0.015	0.20-0.30	24.0-26.0	0.50-1.00	3.00-4.0	6.0-8.0

Mechanische eigenschappen

Staalkwaliteit	Stalen nummer	Treksterkte	Opbrengststerkte Rp0,2	Verlenging	Hardheid
X2CrNiMoN22-5-3	1.4462	620–880 MPa	Groter dan of gelijk aan 450 MPa	Groter dan of gelijk aan 25%	Minder dan of gelijk aan 290 HB
X2CrNiMoSi18-5-3	1.4424	600–850 MPa	Groter dan of gelijk aan 400 MPa	Groter dan of gelijk aan 25%	Minder dan of gelijk aan 290 HB
X2CrNiN23-4	1.4362	600–830 MPa	Groter dan of gelijk aan 400 MPa	Groter dan of gelijk aan 25%	Minder dan of gelijk aan 290 HB
X2CrNiMoN25-7-4	1.4410	795–950 MPa	Groter dan of gelijk aan 550 MPa	Groter dan of gelijk aan 25%	Minder dan of gelijk aan 310 HB
X2CrNiMoCuN25-6-3	1.4507	800–950 MPa	Groter dan of gelijk aan 550 MPa	Groter dan of gelijk aan 25%	Minder dan of gelijk aan 310 HB
X2CrNiMoCuWN25-7-4	1.4501	800–1000 MPa	Groter dan of gelijk aan 550 MPa	Groter dan of gelijk aan 25%	Minder dan of gelijk aan 310 HB

Mogelijke alternatieve kwaliteiten

Voor hydraulische pijpleidingen op land die werken bij omgevingstemperaturen met lage chlorideniveaus, is 2205 duplex roestvrij staal een kosteneffectieve keuze.
Voor pijpleidingen die worden gebruikt in hoge- temperatuur-, ultra-diepwater- en zoute omgevingen is 6Mo roestvrij staal (1.4547, UNS S31254) geschikt; met een PREN-waarde groter dan of gelijk aan 43 is dit geschikt voor lage-druk, dik-wandige componenten die worden blootgesteld aan extreem hoge chlorideniveaus.
Voor onshore, lagedruk-hydraulische hulpleidingen die onderhevig zijn aan milde corrosie, is 316L roestvrij staal een optie; Hoewel het minder duur is dan duplex roestvrij staal, is het ongeschikt voor de zware omstandigheden in offshore- en boorgatomgevingen.

toepassingsgebieden

EN 10216-5 Super Duplex roestvrijstalen buis voor hydraulische bedieningsleidingen in veeleisende omgevingen in de olie- en gasindustrie:

Onderzeese hydraulische besturingssystemen: hydraulische klepbedieningsleidingen, onderzeese hydraulische leidingen
Hydraulische systemen op offshore-platforms: Safety Instrumented Systems (SIS), hydraulische actuatoren
Wellhead-bedieningspanelen: hydraulische toevoerleidingen, transmissiesystemen voor besturingsvloeistoffen
Controleleidingen voor chemische injectie: Injectieleidingen voor corrosieremmers, systemen voor stroomborging

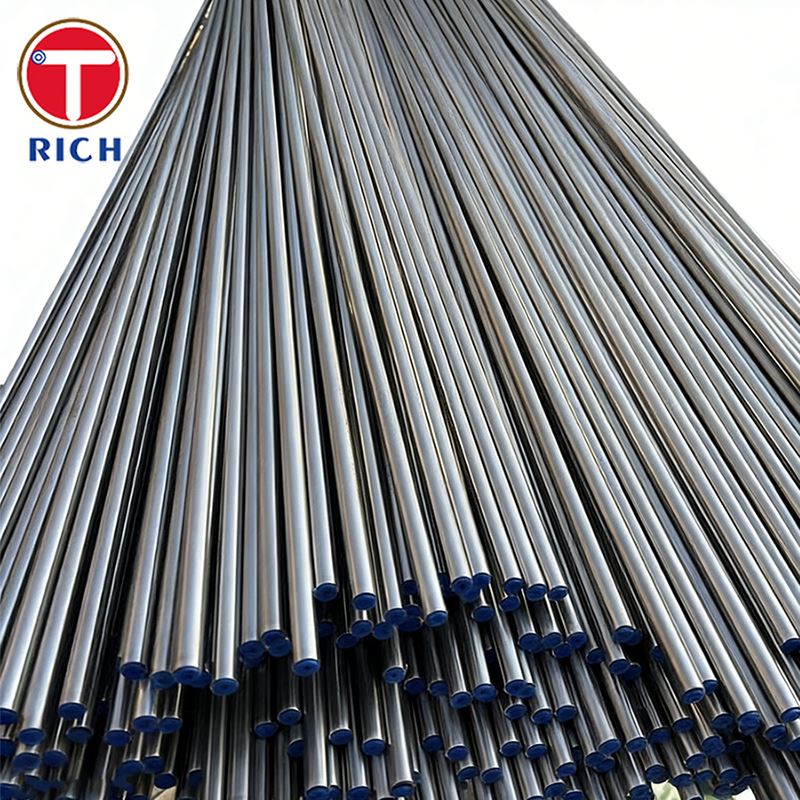

Producten tonen

Apparatuur testen

Wervelstroomfoutdetector

Hydraulische universele testmachine

Intergranulaire corrosietester

Fabrieksuitrusting

Beitsapparatuur

Polijstapparatuur

Apparatuur voor koudtrekken

Productenpakket

Veelgestelde vragen

Vraag: Wat zijn de voordelen van BA-buizen (Bright Annealed) ten opzichte van standaard gepolijste stalen buizen voor hydraulische leidingen?

A: BA-buizen worden uitgegloeid in een afgesloten stikstofatmosfeer, wat resulteert in een oxide-vrij oppervlak met een Ra-ruwheid van minder dan of gelijk aan 0,8 μm. Dit minimaliseert de adhesie van hydraulische vloeistoffen en voorkomt verstoppingen van pijpleidingen, waardoor het geschikt is voor zeer-precieze hydraulische systemen.

Vraag: Is het geschikt voor gebruik in zure serviceomgevingen (NACE MR0175)?

EEN: Ja. Onze super duplex roestvast staalsoorten 1.4410 en 1.4501 voldoen volledig aan de NACE MR0175 / ISO 15156-normen, waardoor ze bestand zijn tegen H₂S-bedrijfsomstandigheden binnen de gespecificeerde hardheids- en omgevingsgrenzen.

Vraag: Welke inspecties worden uitgevoerd voordat de producten de fabriek verlaten?

A: Inspecties worden strikt uitgevoerd in overeenstemming met de eisen van EN 10216-5 (TC2-klasse), waaronder analyse van de chemische samenstelling, mechanische tests, hydrostatische tests, ultrasone tests, wervelstroomtests en dimensionale en visuele inspecties.
