Producten Beschrijving
Productspecificaties
| Normen | ASTM B338 / ASME SB338 |
| Staalsoorten | Graad1 Graad 2/2H Graad3 Graad7/7H Graad9 Graad11 Graad12 Graad13 Graad14 Graad15 Graad16/16H Graad17 Graad18 Graad26/26H Graad27 Graad28 Graad31 Graad33 Graad34 Graad35 Graad36 Graad37 Graad38 Graad39 |
| Gelijkwaardige normen | ASTM B337 (naadloos), ASTM B862 (gelaste buis) |
| Buitendiameter (OD) | 1,125", 2", 2,5", 3", of ½" - 8" |
| Wanddikte (WT) | 0,5 mm - 12 mm( 0,02" – 0,5") |
| Lengte | 6/12 m, of aangepast |
| Oppervlaktebehandeling | Ingelegd |
| Productieproces | Koud tekenen |
| Voorwaarde | Gegloeid (M), spanningsvrij |
In lucht- of zuurstof{0}}bevattende media vormt zich spontaan een dichte TiO₂-passiveringsfilm op het oppervlak van titaniummaterialen; deze film is bestand tegen hoge chloride-ionconcentraties tot 60.000 mg/l-een corrosieve omgeving die 5 tot 6 keer agressiever is dan wat roestvrij staal kan verdragen.
Titanium heeft een thermische geleidbaarheid van 17 W/(m·K), terwijl aluminium-messing 100 W/(m·K) is en 70/30 kopernikkel 29 W/(m·K); titanium bezit dus de laagste thermische geleidbaarheid van deze materialen. Wanneer echter dun-wandige titaniumbuizen worden gebruikt, zijn hun warmteoverdrachtsprestaties-hoewel ze lager zijn dan die van aluminiummessing- vergelijkbaar met die van 90/10 kopernikkel en superieur aan die van 70/30 kopernikkel.
Omdat zeewater vaak zwevend slib en mariene organismen bevat, hebben deze stoffen de neiging zich op te hopen op de binnenoppervlakken en uiteinden van warmteoverdrachtsbuizen, wat leidt tot erosie van buizen van koperlegeringen; bovendien zijn koperlegeringen gevoelig voor corrosie veroorzaakt door bromide-ionen (Br⁻) die aanwezig zijn in zeewater. TORICH 1.125in 2in 2.5in 3inch Od Titanium Tubing heeft daarentegen geen last van deze problemen, omdat de passivatiefilm die inherent is aan titaniummaterialen natuurlijke weerstand biedt tegen de aanhechting van mariene organismen.
Aangepaste diensten
- Voor buizen die bedoeld zijn voor gebruik in condensors en warmtewisselaars zijn U-buigdiensten beschikbaar.
- Oppervlaktebehandelingen omvatten beitsen en passiveren, heldergloeien, in- en uitwendig spiegelpolijsten en aangroeiwerende coatings.
- We bieden ook eindvoorbereidingen zoals het afschuinen van lasnaden (V-type/U-type), draadsnijden (NPT/BSPT), prefabriceren van flensen, uitfakkelen/smeden en buis-uitzetten van eindbehandelingen om bouwwerkzaamheden op- locatie tot een minimum te beperken.
Chemische samenstellingen
| Cijfer | Ti | Al | V | Fe | O | C | N | H | Pd |
| Graad 2 | Evenwicht | - | - | Kleiner dan of gelijk aan 0,30 | Kleiner dan of gelijk aan 0,25 | Kleiner dan of gelijk aan 0,08 | Kleiner dan of gelijk aan 0,03 | Kleiner dan of gelijk aan 0,015 | - |
| Graad 3 | Evenwicht | - | - | Kleiner dan of gelijk aan 0,30 | Kleiner dan of gelijk aan 0,35 | Kleiner dan of gelijk aan 0,08 | Kleiner dan of gelijk aan 0,05 | Kleiner dan of gelijk aan 0,015 | - |
| Graad 7 | Evenwicht | - | - | Kleiner dan of gelijk aan 0,30 | Kleiner dan of gelijk aan 0,25 | Kleiner dan of gelijk aan 0,08 | Kleiner dan of gelijk aan 0,03 | Kleiner dan of gelijk aan 0,015 | 0.12–0.25 |
Mechanische eigenschappen
| Eigendom | Treksterkte | Opbrengststerkte | Verlenging | Hardheid | Dikte | Elasticiteitsmodulus |
| Graad 2 | Groter dan of gelijk aan 345 MPa | Groter dan of gelijk aan 275 MPa | Groter dan of gelijk aan 20% | ~160 HB | 4,51 g/cm³ | 103 GPa |
| Graad 3 | Groter dan of gelijk aan 450 MPa | Groter dan of gelijk aan 380 MPa | Groter dan of gelijk aan 18% | ~200 HB | 4,51 g/cm³ | 103 GPa |
| Graad 7 | Groter dan of gelijk aan 345 MPa | Groter dan of gelijk aan 275 MPa | Groter dan of gelijk aan 20% | ~160 HB | 4,51 g/cm³ | 103 GPa |
Mogelijke alternatieve kwaliteiten
- Voor toepassingen met lage{0}}kosten en lage- druk is ASTM klasse 1 puur titanium een geschikte keuze, biedt superieure ductiliteit en is 6% tot 10% goedkoper dan klasse 2. Het is goed-geschikt voor niet-druk-dragende, dun-wandige leidingen-zoals instrumentatieleidingen en bemonsteringsbuizen-hoewel de lagere rekgrens het gebruik ervan uitsluit in hogedrukhoofdleidingen.
- Voor extreme bedrijfsomstandigheden waarbij sprake is van zeewater met hoge- temperaturen, zure olie- en gasomgevingen of gevoeligheid voor spleetcorrosie, wordt ASTM klasse 7 aanbevolen; Hoewel de kosten hoger zijn dan die van klasse 2, biedt het een aanzienlijk langere levensduur.
- Voor diepzee-omgevingen met hoge-druk- en zware- toepassingen met veel trillingen heeft ASTM klasse 9 de voorkeur; Omdat het een treksterkte bezit die 1,8 keer zo groot is als die van klasse 2, is het bij uitstek geschikt voor hoge-leidingsystemen en diep- drukbestendige apparatuur-.
toepassingsgebieden
- Naadloze titaniumbuizen van 1,125- zijn geschikt voor aftakleidingen voor zeewaterkoeling, instrumentatiebemonsteringsleidingen, brandveiligheids- en levensreddende buizen, ROV onderwaterrobot-zeewaterleidingen, instrumentenbuizen voor maritieme monitoring en soortgelijke toepassingen.
- Naadloze titaniumbuizen van 2- zijn geschikt voor warmtewisselaarbundels in kleine- tot middelgrote zeewaterontziltingssystemen, waterbehandelingsleidingen voor woonruimten op offshore-platforms en hulpleidingen voor onderwaterapparatuur.
- Naadloze titaniumbuizen van 2,5 inch zijn geschikt voor hoofdzeewaterkoelleidingen in hoofd- en hulpmotoren van schepen, koelcircuits voor offshore windenergieplatforms en leidingen voor zure media op offshore olie- en gasplatforms.
- Naadloze titaniumbuizen van 3- zijn geschikt voor hoofdkoelkoppen in grote schepen en marineschepen, hoofdzeewaterbrand-bestrijdingslijnen op offshore-platforms, noodkoelcircuits, hoge- zeewaterinlaatleidingen voor grootschalige ontziltingsinstallaties en soortgelijke toepassingen.

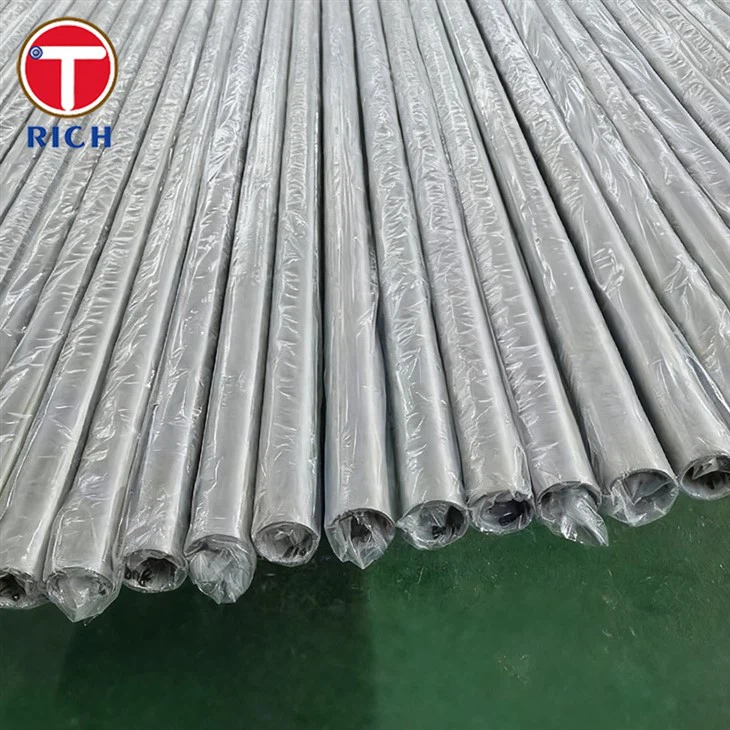

Producten tonen
Apparatuur testen
Fabrieksuitrusting
Beitsapparatuur
Productenpakket
Veelgestelde vragen
Vraag: Kunt u een certificering van een classificatiebureau verstrekken?
A: We kunnen certificering door derden-van grote classificatiebureaus-waaronder ABS, DNV GL, LR, BV en CCS-vergezeld van EN 10204 3.2-certificaten leveren, waarmee we voldoen aan de classificatie- en acceptatievereisten voor zeeschepen en offshore-platforms.
Vraag: Kun je niet-standaardlengtes en gebogen buizen aanpassen?
A: We ondersteunen zaagsneden op vaste-lengtes tot 12 meter en kunnen zowel koude-gebogen buizen (radius 1D–5D) als U-vormige warmtewisselaarbuizen prefabriceren. Het afschuinen en draadsnijden van de uiteinden kan ook worden aangepast om bouwwerkzaamheden ter plaatse- te minimaliseren.
Vraag: Tegen welke maximale zeewatertemperaturen kunnen uw producten bestand zijn?
A: Gr2 naadloze titaniumbuizen zijn op de lange termijn bestand tegen zeewatertemperaturen tot 100 graden, terwijl Gr7-buizen bestand zijn tegen zeewater met hoge- temperaturen tot 150 graden, zonder risico op corrosief falen.
