Producten Beschrijving
Productspecificaties
| Normen | ASTM A269 |
| Staalsoorten | TP201 TP201LN TP304 TP304L TP304LN TP316 TP316L TP316LN TP317 TP321 TP347 TP348 TPXM10 TPXM11 TPXM15 TPXM19 TPXM29, enz. |
| Gelijkwaardige normen | EN 10216-5 / JIS G3463 / ASTM A789 / ASTM A213 / ISO 1127 |
| Buitendiameter (OD) | 3 mm – 50,8 mm (1/8" – 2") |
| Wanddikte (WT) | 0,3 mm – 5,0 mm |
| Lengte | tot 100m |
| Oppervlaktebehandeling | Helder gegloeid |
| Productieproces | Koudgetrokken/koudgewalst |
| Voorwaarde | Oplossing gegloeid / helder gegloeid / opgerolde toestand |

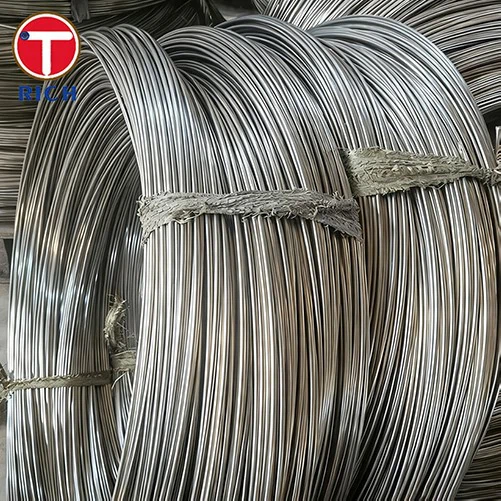

De naadloze spoelbuis is gemaakt van hoogwaardig-roestvrij staal-een dicht metaal met vrijwel geen brandstofdoorlaatbaarheid-en is bestand tegen hoge-brandstofpulsaties en -pieken zonder uit te zetten of te barsten.
Austenitisch roestvrij staal behoudt stabiele mechanische eigenschappen over het temperatuurbereik van –196 graden tot 650 graden en is bestand tegen verzachting en vervorming bij hoge temperaturen. Daarentegen ondergaan rubberen brandstofslangen een versnelde veroudering en barsten bij temperaturen boven de 100 graden, waardoor ze doorgaans een levensduur van slechts 3 tot 5 jaar hebben.
Aangepaste diensten
- We ondersteunen maatwerk van niet-standaard buitendiameters en wanddiktes, met een minimum van respectievelijk 2 mm en 0,3 mm, en toleranties tot ±0,03 mm.
- TORICH biedt CNC-buisbuigdiensten, waarmee 3D-buigen en vormen mogelijk wordt gemaakt op basis van door de klant-aangeleverde CAD-modellen of voorbeeldonderdelen.
- Wij bieden eind{0}}verwerkingsdiensten zoals affakkelen (37 graden/45 graden/90 graden), flenzen, stuiken, groefsteken, afschuinen en eind-vlakslijpen.
- Naast heldergegloeide afwerkingen bieden wij beitsen, passiveren en elektrolytisch polijsten aan; optionele verbeteringen zijn onder meer gekleurde oppervlaktepassivering, tefloncoating of beschermende kous om de slijtvastheid te verbeteren en zone-identificatie te vergemakkelijken.
Chemische samenstelling
| Element | C | Si | Mn | P | S | Cr | Ni | ma |
|---|---|---|---|---|---|---|---|---|
| TP304L | Kleiner dan of gelijk aan 0,030 | Kleiner dan of gelijk aan 1,00 | Kleiner dan of gelijk aan 2,00 | Kleiner dan of gelijk aan 0,045 | Kleiner dan of gelijk aan 0,030 | 18.0–20.0 | 8.0–12.0 | - |
| TP316L | Kleiner dan of gelijk aan 0,030 | Kleiner dan of gelijk aan 1,00 | Kleiner dan of gelijk aan 2,00 | Kleiner dan of gelijk aan 0,045 | Kleiner dan of gelijk aan 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| TP321 | Kleiner dan of gelijk aan 0,08 | Kleiner dan of gelijk aan 1,00 | Kleiner dan of gelijk aan 2,00 | Kleiner dan of gelijk aan 0,045 | Kleiner dan of gelijk aan 0,030 | 17.0–20.0 | 9.0–13.0 | - |
Mechanische eigenschappen
| Eigendom | Treksterkte (MPa) | Opbrengststerkte (MPa) | Verlenging (%) | Hardheid (HB) |
| TP304L | Groter dan of gelijk aan 485 | Groter dan of gelijk aan 170 | Groter dan of gelijk aan 40 | Minder dan of gelijk aan HRB 90 |
| TP316L | Groter dan of gelijk aan 485 | Groter dan of gelijk aan 170 | Groter dan of gelijk aan 40 | Minder dan of gelijk aan HRB 90 |
| TP321 | Groter dan of gelijk aan 515 | Groter dan of gelijk aan 205 | Groter dan of gelijk aan 40 | Minder dan of gelijk aan HRB 95 |
Mogelijke alternatieve kwaliteiten
- TP304 is de meest gebruikte standaardkwaliteit voor brandstofleidingen voor auto's, geschikt voor corrosieve omgevingen met conventionele benzine, diesel en E10-ethanol-gemengde brandstof.
- Voor brandstofsystemen met ultra-hoge- druk en gewicht- toepassingen zijn duplex roestvast staalsoorten zoals S31803 of S32750 beschikbaar, die de hoge sterkte en superieure corrosieweerstand bieden die vereist is voor gespecialiseerde scenario's.
- TP316Ti biedt verbeterde corrosieweerstand en prestaties bij hoge- temperaturen; het dient als alternatief voor TP321 en is geschikt voor thermische beheersystemen in auto's en uitlaat-gerelateerde vloeistofleidingen.
toepassingsgebieden
De specifieke toepassingen van ASTM A269 naadloze spiraalbuis in autobrandstofsystemen zijn als volgt:
- Brandstoftoevoerleidingen met lage- en hoge- druk voor personen- en bedrijfsvoertuigen
- Common-rail benzinemotor (GDI) met directe injectie
- Brandstofinjectieleidingen voor dieselroetfilter (DPF) regeneratie
- Brandstofleidingen die het brandstoffilter verbinden met de hogedrukbrandstofpomp
- Leidingen voor verdampingsemissiecontrolesysteem (EVAP).
- Hoogwaardige-remleidingen voor race- en aangepaste voertuigen
Producten tonen
Apparatuur testen
Fabrieksuitrusting
Beitsapparatuur
Productenpakket
Veelgestelde vragen
Vraag: Is deze spoel geschikt voor gemengde benzine met een hoge-concentratie ethanol- (zoals E85)?
EEN: Ja. Roestvrij staal is uitstekend bestand tegen ethanol en brandstof-gerelateerde corrosie. Voor E85- of methanolbrandstoftoepassingen op lange termijn wordt TP316L aanbevolen vanwege zijn superieure corrosieweerstand.
Vraag: Wat betekenen BA-, AP- en EP-oppervlakteafwerkingen? Welke is geschikt voor brandstofleidingen?
A: A: BA (Bright Annealed) is de voorkeursafwerking voor brandstofleidingen voor auto's vanwege het gladde binnenoppervlak (Ra kleiner dan of gelijk aan 0,8 μm). AP (Annealed & Pickled) is een kosteneffectieve industriële afwerking. EP (Elektropolijst) zorgt voor ultra-schone oppervlakken, maar wordt voornamelijk gebruikt in halfgeleider- en farmaceutische toepassingen, en is niet noodzakelijk voor brandstofsystemen.
Vraag: Moeten brandstofleidingen voor auto's roestvrij staal 304 of 316 gebruiken?
A: A: TP304/304L is geschikt voor normale benzine en E10-brandstoffen. Voor E85, kustomgevingen of blootstelling aan strooizout wordt TP316/316L aanbevolen voor een betere corrosieweerstand.
