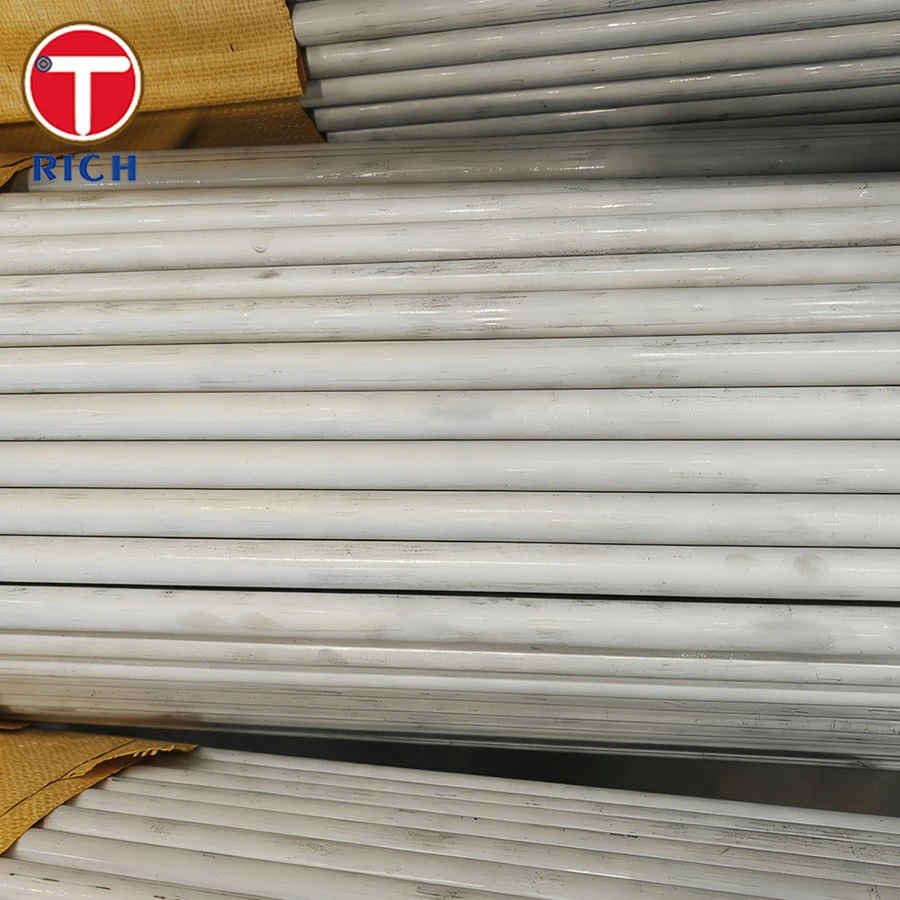

Producten Beschrijving
Productspecificaties
| Normen | JISG3463 |
| Staalsoorten | SUS304TB SUS304HTB SUS304LTB SUS309TB SUS309STB SUS310TB SUS310STB SUS312LTB SUS316TB SUS316HTB SUS316LTB SUS316TiTB SUS317TB SUS317LTB SUS321TB SUS321HTB, enz. |
| Gelijkwaardige normen | ASTM A213 / EN 10216-5 |
| Buitendiameter (OD) | 6 mm – 219 mm |
| Wanddikte (WT) | 0,5 mm – 20 mm |
| Lengte | 6/12m, of aangepast |
| Oppervlaktebehandeling | Ingelegd |
| Productieproces | Koud-getrokken/koud-gewalst |
| Voorwaarde | Oplossing uitgegloeid |
De roestvrijstalen ketelbuis maakt gebruik van roestvrij staallegeringen van "H-kwaliteit" hoge- temperatuur. Vergeleken met standaard 304/316 kwaliteiten heeft SUS304H/316H een nauwkeurig gecontroleerd koolstofgehalte van 0,04–0,10% en een korrelgrootte die fijner is dan ASTM klasse 7, waardoor de kruipsterkte bij hoge temperaturen aanzienlijk wordt verbeterd. Ze zijn geschikt voor gebruikstemperaturen variërend van ongeveer 500 graden tot 800 graden.
De buizen vertonen een uitstekende koude-buigbaarheid en lasbaarheid. In tegenstelling tot koolstofstalen ketelbuizen, die complexe procedures vereisen zoals voorverwarmen en warmtebehandeling na het lassen, behoudt austenitisch roestvast staal superieure algemene eigenschappen in de gelaste toestand, waardoor het installatieschema van de apparatuur wordt verkort.
Aangepaste diensten
- TORICH biedt op maat gemaakte precisie-afmetingsservices, naast de standaardbereiken-buitendiameter (OD) van 6,0 mm–219,0 mm en wanddikte (WT) van 0,5 mm–20,0 mm-kunnen we speciale maatvereisten vervullen met buitendiameters tot 325,0 mm.
- Wij bieden diensten voor het afschuinen van buisuiteinden, inclusief gladde uiteinden en intern/extern afschuinen, evenals machinale bewerking volgens specificaties voor V--afschuiningen (30 graden, 37,5 graden), U--afschuiningen en samengestelde afschuiningen.
- Er zijn buig- en vormdiensten beschikbaar, waaronder U--bochten, kronkelige spoelen en spiraalbuisconfiguraties.
- TORICH levert producten met gebeitste oppervlakken en biedt verschillende oppervlaktebehandelingen, zoals Bright Annealing (BA) (Ra kleiner dan of gelijk aan 0,8 μm), mechanisch polijsten (Ra kleiner dan of gelijk aan 0,4 μm) en elektrolytisch polijsten (Ra kleiner dan of gelijk aan 0,3 μm).
Chemische samenstelling
| Element | C | Si | Mn | P | S | Cr | Ni | ma | Ti | Nb |
|---|---|---|---|---|---|---|---|---|---|---|
| SUS304H | 0.04–0.10 | Kleiner dan of gelijk aan 1,0 | Kleiner dan of gelijk aan 2,0 | Kleiner dan of gelijk aan 0,045 | Kleiner dan of gelijk aan 0,03 | 18–20 | 8–11 | - | - | - |
| SUS316H | 0.04–0.10 | Kleiner dan of gelijk aan 1,0 | Kleiner dan of gelijk aan 2,0 | Kleiner dan of gelijk aan 0,045 | Kleiner dan of gelijk aan 0,03 | 16–18 | 10–14 | 2–3 | - | - |
| SUS321H | 0.04–0.10 | Kleiner dan of gelijk aan 1,0 | Kleiner dan of gelijk aan 2,0 | Kleiner dan of gelijk aan 0,045 | Kleiner dan of gelijk aan 0,03 | 17–19 | 9–12 | - | Ti Groter dan of gelijk aan 5×C | - |
| SUS347H | 0.04–0.10 | Kleiner dan of gelijk aan 1,0 | Kleiner dan of gelijk aan 2,0 | Kleiner dan of gelijk aan 0,045 | Kleiner dan of gelijk aan 0,03 | 17–19 | 9–13 | - | - | Nb Groter dan of gelijk aan 10×C |
Mechanische eigenschappen
| Eigendom | Treksterkte (MPa) | Opbrengststerkte (MPa) | Verlenging (%) | Maximale servicetemp |
|---|---|---|---|---|
| SUS304H | Groter dan of gelijk aan 520 | Groter dan of gelijk aan 205 | Groter dan of gelijk aan 35 | ~600 graden |
| SUS316H | Groter dan of gelijk aan 520 | Groter dan of gelijk aan 205 | Groter dan of gelijk aan 35 | ~650 graden |
| SUS321H | Groter dan of gelijk aan 520 | Groter dan of gelijk aan 205 | Groter dan of gelijk aan 35 | ~700 graden |
| SUS347H | Groter dan of gelijk aan 520 | Groter dan of gelijk aan 205 | Groter dan of gelijk aan 35 | ~750–800 graden |
Mogelijke alternatieve kwaliteiten
- Wanneer de bedrijfstemperatuur van de ketel constant onder de 550 graden blijft en er geen significante corrosie door rookgassulfide optreedt, kan conventioneel roestvrij staal van TB--kwaliteit worden gebruikt als vervanging, waardoor de kosten met 12%-18% worden verlaagd.
- Voor extreme bedrijfsomstandigheden van chemische ketels-gekenmerkt door temperaturen die constant boven de 700 graden liggen, hoge-zwavelrookgascorrosie en hoge-cyclische belasting-kan de SUS310S worden gebruikt, omdat deze een maximale temperatuurbestendigheid tot 1000 graden biedt.
- Super 304H kan worden geselecteerd als vervanging voor SUS347H; het wordt vaak gebruikt in ultra-superkritische ketels.
toepassingsgebieden
Roestvrije ketelbuis gespecificeerd door de JIS G3463-norm wordt veel gebruikt in chemische fabriekssystemen die onderhevig zijn aan stoom onder hoge- temperatuur en hoge- druk, waaronder:
- Industriële stoomketels
- Oververhitters van ketels
- Ketelverwarmers
- Afvalwarmteterugwinningsketels (WHRB)
- Stoomgeneratoren met warmteterugwinning (HRSG)
- Procesverwarmers en gestookte verwarmers
- Stoomverwarmingsspiralen
Producten tonen
Apparatuur testen
Fabrieksuitrusting
Beitsapparatuur
Productenpakket
Veelgestelde vragen
Vraag: Welke soorten roestvrij staal kunnen worden gebruikt voor ASTM A213 ketelbuizen?
A: We bieden verschillende roestvrijstalen materialen zoals TP202, TP304, TP304H, TP309H, TP310S, TP321 en TP347H, afhankelijk van de klanttoepassingen. Voor toepassingen in extreem hoge temperaturen of chemisch corrosieve omgevingen bieden we ook legeringen op nikkel-basis, zoals Incoloy 800H, Incoloy 825 en Inconel 625.
Vraag: Hoe wordt de kwaliteit en betrouwbaarheid van de buizen gegarandeerd?
A: TORICH onderwerpt elke partij producten aan strikte kwaliteitscontrole, waaronder: verificatie van de chemische samenstelling, testen van de treksterkte en vloeigrens, hydrostatische of wervelstroomtesten, ultrasoon testen en maatinspectie. De buizen worden geleverd met een fabriekstestcertificaat (EN 10204 3.1), en inspectierapporten van derden- (SGS, BV, TUV) zijn op aanvraag beschikbaar.
Vraag: Kunnen deze buizen bestand zijn tegen ketelomstandigheden met hoge- temperaturen en hoge- druk?
EEN: Ja. ASTM A213 roestvrijstalen naadloze ketelbuizen zijn speciaal ontworpen voor omgevingen met hoge- temperaturen en hoge- druk. Kwaliteiten zoals TP309H en TP310S bieden uitstekende oxidatie- en kruipweerstand bij temperaturen tot 1100 graden.
