Producten Beschrijving
Productspecificaties
| Normen | ASTM A249 / ASME SA249 |
| Staalsoorten | TP201 TP202 TPXM-19 TPXM-29 TP304 TP304L TP304H TP304N TP304LN TP305 TP309S TP309H TP309Cb TP309HCb TP310 TP310S TP310H TP310Cb TP310HCb TP316 TP316L TP316H TP316N TP316LN TP317 TP317L TP321 TP321H TP347 TP347H TP348 TP348H TPXM-15 |
| Gelijkwaardige normen | EN 1.4301 / 1.4307 / 1.4404, DIN X5CrNi18-10, JIS SUS304 / SUS316L |
| Buitendiameter (OD) | 6 mm – 219 mm |
| Wanddikte (WT) | 0,5 mm – 25 mm |
| Lengte | 6 m, of aangepast |
| Oppervlaktebehandeling | Helder gegloeid |
| Productieproces | Koudgetrokken / Koudwalsen |
| Voorwaarde | Oplossing gegloeid + BA |
SA 249 TP304 TP316L naadloze roestvrijstalen buis ondergaat een glansbehandeling, wat resulteert in een interne en externe oppervlakteruwheid van Ra van minder dan of gelijk aan 0,8 μm. Dit voldoet aan de uitgebreide vereisten voor zowel CIP- (Clean-in-} Place) als SIP-processen (Sterilize-in- Place), waardoor het risico op besmetting van farmaceutische vloeistoffen wordt geëlimineerd.
Het TP304-materiaal biedt weerstand tegen corrosie door neutrale media, zoet water en schone lucht, voldoet aan de fundamentele anticorrosievereisten voor standaard schone leidingsystemen en vormt geen risico op roestvorming of kalkophoping.
Het TP316L-materiaal heeft een Pitting Resistance Equivalent Number (PREN) van groter dan of gelijk aan 25, waardoor het bestand is tegen corrosie door farmaceutisch water voor injectie (WFI), schone stoom, chloor-houdende farmaceutische vloeistoffen en zure of alkalische reinigingsoplossingen. Bovendien voorkomt het, met een koolstofgehalte van minder dan of gelijk aan 0,03%, effectief intergranulaire corrosie-een risico dat gepaard gaat met sterilisatie- en lasprocessen bij hoge- temperaturen. Hierdoor kan het materiaal herhaaldelijk SIP-sterilisatiecycli doorstaan bij temperaturen variërend van 121 graden tot 135 graden, wat een superieure materiaalstabiliteit aantoont vergeleken met TP304.
Aangepaste diensten
- TORICH biedt productie op maat voor niet-standaard buitendiameters, wanddiktes en vaste lengtes, waarbij wordt voldaan aan de uiteenlopende eisen van zowel kleinschalige- precisiebuizen als grootschalige- hoofdtransportpijpleidingen.
- Onze slangen worden geleverd met een BA (Bright Annealed) oppervlakteafwerking; we bieden ook een optie voor een elektrolytisch gepolijst oppervlak, waarmee een ruwheid van de binnenwand van Ra kleiner dan of gelijk aan 0,4 μm kan worden bereikt. Dit maakt hem bij uitstek geschikt voor leidingsystemen met hoge{2}}zuiverheid die worden gebruikt in toepassingen zoals water voor injectie (WFI), biofarmaceutica en de productie van vaccins.
- We bieden precisiesnij- en 30 graden/45 graden afschuiningsdiensten, uitgevoerd in een volledig stof-vrije verwerkingsomgeving om volledige naleving van de GMP-normen voor schone constructie te garanderen.
Chemische samenstelling
| Element | Koolstof | Mangaan | Silicium | Fosfor | Zwavel | Chroom | Nikkel | Molybdeen | Titanium | Ferrum |
| TP304 | Kleiner dan of gelijk aan 0,08 | Kleiner dan of gelijk aan 2,0 | Kleiner dan of gelijk aan 0,75 | Kleiner dan of gelijk aan 0,045 | Kleiner dan of gelijk aan 0,030 | 18.0–20.0 | 8.0–11.0 | – | – | Evenwicht |
| TP316L | Kleiner dan of gelijk aan 0,035 | Kleiner dan of gelijk aan 2,0 | Kleiner dan of gelijk aan 0,75 | Kleiner dan of gelijk aan 0,045 | Kleiner dan of gelijk aan 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 | – | Evenwicht |
| TP348H | Kleiner dan of gelijk aan 0,08 | Kleiner dan of gelijk aan 2,0 | Kleiner dan of gelijk aan 0,75 | Kleiner dan of gelijk aan 0,045 | Kleiner dan of gelijk aan 0,030 | 18.0–20.0 | 9.0–13.0 | – | Groter dan of gelijk aan 5×C–0,70 | Evenwicht |
| TPXM-15 | 0.10–0.20 | Kleiner dan of gelijk aan 2,0 | Kleiner dan of gelijk aan 1,0 | Kleiner dan of gelijk aan 0,045 | Kleiner dan of gelijk aan 0,030 | 15.0–18.0 | 12.0–15.0 | 2.0–3.0 | – | Evenwicht |
Mechanische eigenschappen
| Eigendom | Treksterkte (MPa) | Opbrengststerkte 0,2% (MPa) | Verlenging (%) | Hardheid (HB) |
| TP304 | Groter dan of gelijk aan 515 | Groter dan of gelijk aan 205 | Groter dan of gelijk aan 40 | Kleiner dan of gelijk aan 217 |
| TP316L | Groter dan of gelijk aan 485 | Groter dan of gelijk aan 170 | Groter dan of gelijk aan 40 | Kleiner dan of gelijk aan 217 |
| TP348H | Groter dan of gelijk aan 515 | Groter dan of gelijk aan 205 | Groter dan of gelijk aan 35 | Kleiner dan of gelijk aan 230 |
| TPXM-15 | Groter dan of gelijk aan 550 | Groter dan of gelijk aan 250 | Groter dan of gelijk aan 30 | Kleiner dan of gelijk aan 240 |
Mogelijke alternatieve kwaliteiten
- Voor conventionele leidingsystemen voor gezuiverd water en schoon gas die een iets hogere lasstabiliteit vereisen, kan TP304L-een koolstofarme-versie van TP304 worden gebruikt.
- Voor farmaceutische pijpleidingen waarbij zeer corrosieve stoffen betrokken zijn, is 904L een geschikte keuze; het biedt uitstekende weerstand tegen sterke zuren en hoge concentraties chloride-ionen, hoewel het hogere kosten met zich meebrengt.
Toepassingsgebieden
ASTM A249 TP304 / TP316L naadloze roestvrijstalen buizen zijn geschikt voor de volgende toepassingen:
TP304 BA naadloze buizen worden gebruikt voor algemeen gezuiverd water, schone perslucht, neutrale procesmedia, leidingsystemen in farmaceutische faciliteiten in het binnenland en soortgelijke toepassingen.
TP316L BA naadloze buizen worden gebruikt voor water voor injectie (WFI), schone stoom, CIP/SIP-systemen, chloor-bevattende farmaceutische oplossingen, biofarmaceutica/vaccins, leidingsystemen in farmaceutische faciliteiten aan de kust en soortgelijke toepassingen.

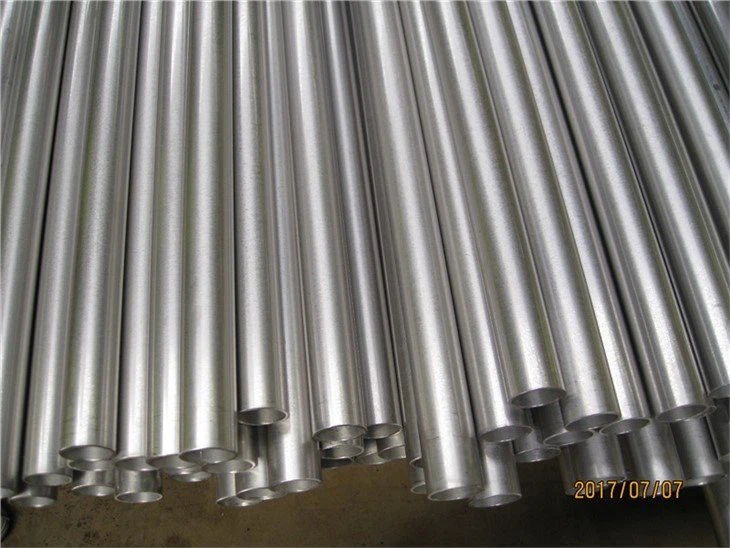

Producten tonen
Apparatuur testen
Fabrieksuitrusting
Beitsapparatuur
Productenpakket
De slang wordt ontvet en ultrasoon gereinigd, en de uiteinden worden afgesloten met plastic doppen en een dubbel-laagse PE-verpakking om ervoor te zorgen dat deze tijdens opslag en transport vrij blijft van verontreiniging.
Veelgestelde vragen
Vraag: Waarom geeft de farmaceutische industrie voorrang aan BA-slangen (Bright Annealed) boven standaard gebeitst slangen?
A: BA-buizen hebben een binnenoppervlak met spiegelafwerking- dat vrij is van aanslag en zuur-beitsresten (Ra kleiner dan of gelijk aan 0,8 μm); deze afwerking voorkomt effectief de vorming van biofilm en maakt herhaalde sterilisatie mogelijk. In tegenstelling hiermee hebben gebeitste buizen een lagere kwaliteit van de oppervlakteafwerking, waardoor ze vatbaar zijn voor verontreinigingen en niet kunnen voldoen aan de strenge eisen op het gebied van reinheid en naleving van de farmaceutische sector.
Vraag: Voldoen de slangen aan de FDA- en cGMP-certificeringsvereisten?
EEN: Absoluut. We kunnen materiaalcertificaten, testrapporten en conformiteitsverklaringen leveren, en we ondersteunen farmaceutische bedrijven volledig tijdens inspecties van GMP-faciliteiten en audits door derden-.
V: Is het BA-oppervlak bestand tegen stoomsterilisatie bij hoge- temperaturen?
EEN: Ja. Het materiaal-gestabiliseerd door middel van vacuümgloeien-vertoont uitzonderlijke stabiliteit en is bestand tegen herhaalde stoomsterilisatiecycli bij temperaturen variërend van 121 graden tot 135 graden zonder vervorming, oxidatie of prestatieverlies.
