Waarom heeft EV-thermisch beheer nauwkeurige roestvrijstalen buizen nodig?

Elektrische voertuigen veranderen de rol van slangen in moderne voertuigen.

In traditionele voertuigen met interne verbranding worden buissystemen voornamelijk geassocieerd met brandstoftoevoer, uitlaatgas, smering en hydraulische functies. Bij elektrische voertuigen verdwijnen sommige van deze systemen, maar thermisch beheer wordt aanzienlijk belangrijker.

Koelvloeistof circuleert tussen de accu, de elektromotor en de vermogenselektronica; elke lekkage, verstopping of maatafwijking kan leiden tot oververhitting of verminderde efficiëntie.

Daarom maken hoogwaardige koelcircuits steeds vaker gebruik vanprecisie roestvrijstalen buizen. Gekenmerkt door precieze binnendiameters, uniforme wanddikte, schone interne oppervlakken en betrouwbare drukweerstand, dienen deze buizen als kritische vloeistofkanalen binnen thermische beheersystemen voor elektrische voertuigen.

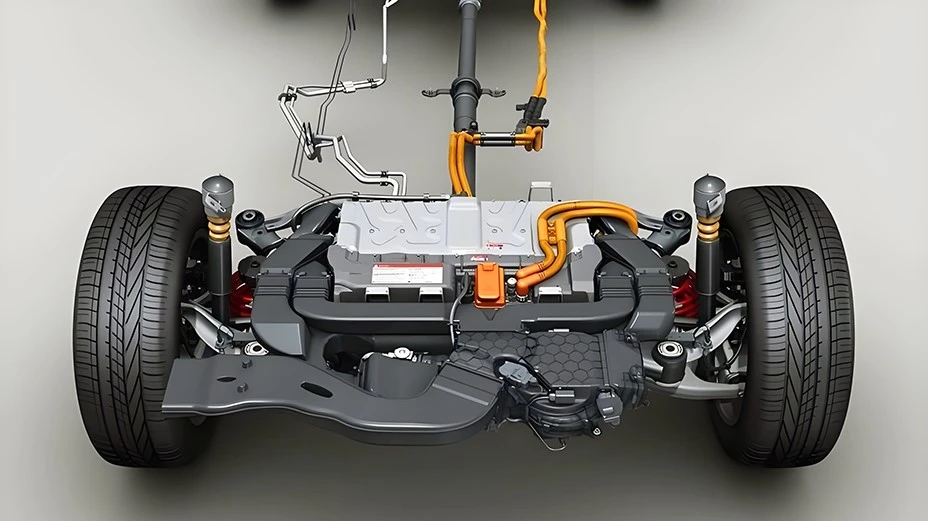

Moderne EV-thermische beheersystemen kunnen verschillende componenten met elkaar verbinden, waaronder:

• Batterij koude platen
• Batterijkoelers
• Warmte pompen
• Elektrische motoren
• Omvormers
• Opladers aan boord
• Koelvloeistof reservoirs
• Thermische controlemodules

In tegenstelling tot een eenvoudige koelmiddelslang moeten veel starre koelleidingen door een steeds beperktere installatieruimte gaan.

Dit betekent eenkoelbuis voor elektrische voertuigenheeft mogelijk meerdere bochten, nauwe routeringstoleranties, betrouwbare verbindingen en consistente afmetingen nodig.

Voor engineers en inkoopteams worden verschillende vragen belangrijk:

• Zal de buis zijn vorm behouden na het buigen?
• Blijft de verbinding lek-dicht tijdens trillingen?
• Kan het materiaal bestand zijn tegen langdurige blootstelling aan koelvloeistof-?
• Kan de leverancier de maatvariatie bij massaproductie beheersen?
• Kan de buis geleverd worden als een -om te-monteren onderdeel?

De keuze van de slang heeft dus veel meer invloed dan alleen het transport van koelvloeistof.

Er kunnen verschillende materialen worden gebruikt in EV-koelsystemen, waaronder aluminium, rubberen slangen, polymeerbuizen en roestvrij staal.

Elk materiaal heeft zijn eigen voordelen.

Roestvrij staal biedt aanzienlijke voordelen in thermische beheersystemen voor elektrische voertuigen.

• Ten eerste vertoont het uitstekende compatibiliteit met koelmiddelen op basis van glycol-, gedeïoniseerd water enanti-corrosieadditieven, waardoor het risico wordt geminimaliseerd dat corrosieproducten de stroomkanalen verstoppen.
• Ten tweede: het ishoge sterktemaakt dunnere wanddiktes mogelijk-wat het lichtgewicht vergemakkelijkt-terwijl de hoge barstdruk en weerstand tegen trillingsmoeheid behouden blijven.
• Ten derde behoudt roestvrij staal stabiele mechanische eigenschappen over eenbreed temperatuurbereik, waardoor het geschikt is voor bedrijfsomstandigheden zoals warmtepompsystemen en batterijverwarming.

Vergeleken met buizen van aluminiumlegering bieden roestvrijstalen buizen superieure corrosiebestendigheid, slagvastheid en betrouwbaarheid op de lange- termijn, waardoor ze bijzonder goed-geschikt zijn voor batterijkoelcircuits die een nultolerantie voor lekkage vereisen.

Koelbuizen kunnen rond batterijmodules, ophangingsconstructies, elektrische systemen, carrosseriecomponenten en thermische beheermodules lopen.

Zelfs relatief kleine maatafwijkingen kunnen montageproblemen veroorzaken.

Een buitensporige afwijking van de binnendiameter- verandert de stroomverdeling, wat leidt tot grotere temperatuurverschillen tussen individuele cellen of modules; ovaliteit die buiten-van-tolerantie valt, brengt de afdichting van -snelkoppelingen in gevaar, waardoor het risico op lekkage toeneemt; en een ongelijkmatige wanddikte kan resulteren in plaatselijke spanningsconcentraties tijdens buigen, uitfakkelen of blootstelling aan trillingsbelastingen.

Bovendien verhoogt de hogere ruwheid van het binnenoppervlak de stromingsweerstand van het koelmiddel en bevordert het de insluiting van deeltjes. Door middel van processen zoals koudtrekken/walsen, helder gloeien en rechttrekken, maken precisie-roestvrijstalen buizen een strikte controle mogelijk van de buitendiameter, binnendiameter, wanddikte en rondheid. Dit zorgt voor stabiele stromingseigenschappen en een betrouwbare geautomatiseerde assemblage, waardoor wordt voldaan aan de strenge consistentie-eisen van thermische managementsystemen voor elektrische voertuigen.

Bij de aanschaf van slangen voor EV-thermische beheertoepassingen moeten kopers meer dan alleen beoordelen: buitendiameter x wanddikte x lengte

Een volledige specificatie moet het volgende omvatten:

Afhankelijk van de buisdiameter, drukvereiste, complexiteit van de vorming en installatiepositie kunnen verschillende roestvrijstalen buistypen worden overwogen.

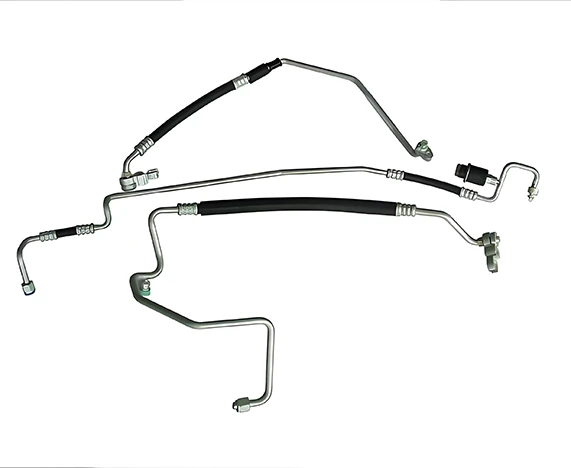

Roestvrijstalen buis voor auto's

TORICHRoestvrijstalen buis voor auto'sis ontworpen voor vloeistof- en mechanische toepassingen in de auto-industrie.

Kwaliteiten zoals 304L en 316L kunnen worden geleverd voor toepassingen die corrosiebestendigheid, maatvastheid en verdere verwerking vereisen.

Typische secundaire verwerking kan bestaan ​​uit snijden, buigen, eindvormen en lassen volgens de projectvereisten.

Precisie naadloze roestvrijstalen buis

Voor projecten met strengere maatvereisten kan Precision Seamless Stainless Steel Tube een betere controle bieden over OD, ID, wanddikte en oppervlakteconditie.

Dit type buis is bijzonder geschikt wanneer de buisgeometrie rechtstreeks van invloed is op de afdichting, montage of stroomafwaartse vorming.

Roestvrij stalen buizen met kleine diameter

Voor compacte thermische circuits zijn mogelijk kleinere buisdiameters nodig.

OnsRoestvrij stalen buizen met kleine diameterkan worden gebruikt waar beperkte installatieruimte, kleine stroomdoorgangen of compacte verbindingsontwerpen betrokken zijn.

Het uiteindelijke buistype moet altijd worden geselecteerd op basis van het daadwerkelijke koelmiddelcircuit, de druk, het leidingtraject, de verbindingsmethode en de validatie-eisen.

Voor veel fabrikanten van voertuigen en accu's gaat de eis verder dan alleen grondstoffen en omvat deze ook kant-en-klare -om- koelbuisconstructies. Leveranciers moeten over geïntegreerde mogelijkheden beschikken die het gehele proces bestrijken-van het nauwkeurig snijden, ontbramen, vormen van eindstukken, buigen en lassen of hardsolderen tot schoonmaken, drogen, lektesten en traceerbare verpakkingen.

Eindvormbewerkingen omvatten het uitfrezen, smeden, groefsteken, ponsen en het lassen van flenzen of fittingen, terwijl buigprocessen de terugvering en vervorming in dwarsdoorsnede- effectief moeten beheersen. Voltooide assemblages moeten 100% lektests op de lijn- ondergaan en worden geleverd met een zuiverheidscertificaat zoals gespecificeerd door de klant. Het uitbreiden van de leveringsomvang van onbewerkte buizen tot afgewerkte koelassemblages helpt het aantal stappen in de toeleveringsketen te verminderen en tegelijkertijd de maatconsistentie en de assemblagekwaliteit te verbeteren.

TORICH biedt alles-oplossingen op maatauto-industrieklanten.

Het thermisch beheer van EV’s wordt steeds veeleisender naarmate de batterijcapaciteit, de laadsnelheid, de voertuigprestaties en de systeemintegratie blijven toenemen.

Als gevolg hiervan kan de koelbuis niet langer worden behandeld als een eenvoudig vloeistof-dragend onderdeel.

Materiaalkeuze, dimensionale consistentie, buignauwkeurigheid, netheid, corrosieweerstand en betrouwbaarheid van de verbinding hebben allemaal invloed op de systeemprestaties op de lange- termijn.

Voor veeleisende koelcircuits is er een goed gespecificeerderoestvrijstalen buis voor EV-koelsysteemtoepassingen kunnen een betrouwbaar evenwicht bieden tussen sterkte, corrosieweerstand, vervormbaarheid en productieconsistentie.

De sleutel is niet simpelweg het kiezen van roestvrij staal.

Het is het goede kiezenprecisie roestvrijstalen buizen, productieproces, toleranties en secundaire verwerkingsmogelijkheden voor het specifieke EV-thermische beheersysteem.

Veelgestelde vragen





01.Welke roestvrij staalsoorten worden vaak gebruikt voor EV-koelbuizen?

304L en 316L zijn veel voorkomende keuzes. Klasse 304 biedt een gunstige kosten-prestatieverhouding en is geschikt voor standaard batterijkoelcircuits; Kwaliteit 316L biedt superieure corrosie- en hoge- temperatuurbestendigheid, waardoor het ideaal is voor de hoog-koelsystemen van hoog-vermogen en snel-ladende voertuigmodellen, terwijl het ook een langere levensduur biedt.

02. Welke afmetingen moeten worden aangehouden voor de koelbuis van een elektrisch voertuig?

Belangrijke afmetingen zijn onder meer de buitendiameter, wanddikte, ronding, rechtheid, buigradius, buighoek, eind{0}}vormafmetingen en connectorpositie.

03.Waarom is interne reinheid belangrijk?

Deeltjes of productieresten in een koelbuis kunnen in pompen, kleppen, koelmachines of nauwe koelmiddeldoorgangen terechtkomen. Reinheidseisen moeten daarom worden gedefinieerd op basis van het ontwerp van het thermische systeem.

04.Kunnen EV-koelbuizen als afgewerkte componenten worden geleverd?

Ja. RVS buizen kunnen worden voorzien van snijden, buigen, kopvormen, lassen, reinigen, inspecteren en lektesten volgens klanttekeningen.

05.Hoe wordt de interne reinheid van de koelbuizen gewaarborgd?

Door middel van helder gloeien, in-inline reinigen, drogen en verpakken met afgedichte uiteinden, terwijl ook deeltjesresiduen tijdens het snijden en verwerken worden gecontroleerd. Leveranciers kunnen testrapporten verstrekken over de niveaus van deeltjesresiduen.

06.Welke tests zijn vereist voor koelbuisconstructies?

Meestal omvatten deze dimensionale inspecties, metingen van de ruwheid van het binnenoppervlak, fakkel-/afvlakkingstests, luchtdichtheids- of heliumlektests, barstdruktests, zoutsproeitests en tests op reinheid.
