Producten Beschrijving
Productspecificaties
| Normen | ASTM B152 / ASTM B75 / ASTM B111 |
| Buismaterialen | C11000 / C12200 / CuNi 90/10 |
| Fin-materialen | Koperstrip of CuNi-strip |
| Buitendiameter (OD) | 12 mm – 38 mm (aanpasbaar) |
| Wanddikte (WT) | 0,7–2 mm (aanpasbaar) |
| Vinhoogte | 6–15 mm (aanpasbaar) |
| Vindikte | 0,2-0,5 mm (aanpasbaar) |
| Buislengte | Kan op verzoek worden aangepast |
| Voorwaarde | Onthard / spanning-verlicht |

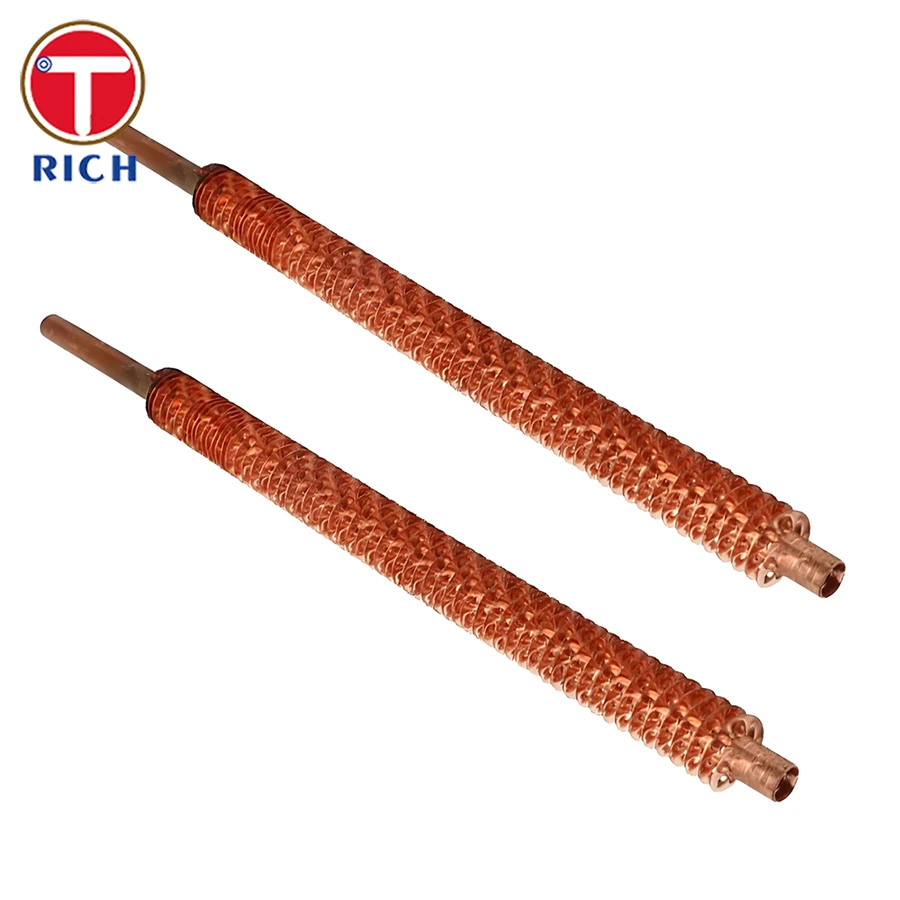

De C11000 spiraalgewonden vinbuis heeft een kopergehalte van ten minste 99,90% en een thermische geleidbaarheid tot 388 W/(m·K)-25 keer die van 316L roestvrij staal, waardoor ze geschikt zijn voor standaard residentiële en commerciële HVAC-systemen.
C12200-fosfor-gedeoxideerde koperen buizen vertonen een uitstekende weerstand tegen waterstofbrosheid tijdens het lassen. Vergeleken met de C11000 zijn ze beter geschikt voor het lassen van complexe leidingsystemen en voor gebruik in centrale airconditioningunits die onderhevig zijn aan frequente start-stopcycli of langdurig- continu gebruik.
CuNi 90/10 koper-nikkellegeringen zijn bestand tegen zeewater met een hoog-zoutgehalte en chloride-houdend brak water, waardoor ze ideaal zijn voor zware omgevingen met een hoog zoutgehalte en vocht, zoals HVAC-systemen in zeeschepen en kustgebieden.
Aangepaste diensten
- TORICH biedt aanpasbare materiaalopties, waardoor flexibele combinaties van basisbuis- en vinmaterialen mogelijk zijn-zoals CuNi 90/10 basisbuizen met CuNi 70/30 vinnen.
- De hoogte, dikte en afstand van de lamellen kunnen worden aangepast om te voldoen aan specifieke vereisten voor het balanceren van warmteoverdracht en drukval. Verbeterde vinontwerpen, zoals lamellen of gegolfde vinnen, zijn ook beschikbaar.
- Buisuiteinden kunnen worden verwerkt door middel van felsen, smeden, flenzen, vierkanten of afschuinen; dit elimineert de noodzaak van secundair lassen en zorgt voor directe compatibiliteit met aansluitingen voor lucht-warmtewisselaars, condensors en verdampers.
Chemische samenstelling
| Element | Cu (%) | Ni (%) | Fe (%) | P (%) | Ander |
|---|---|---|---|---|---|
| C11000 | Groter dan of gelijk aan 99,90 | - | - | - | Spoor onzuiverheden op |
| C12200 | Groter dan of gelijk aan 99,90 | - | - | 0.015–0.040 | Spoor onzuiverheden op |
| CuNi 90/10 | Evenwicht | 9.0–11.0 | 1.0–1.8 | - | Mn, sporenelementen |
Mechanische eigenschappen
| Eigendom | Treksterkte (MPa) | Opbrengststerkte (MPa) | Verlenging (%) | Hardheid (HV) |
| C11000 | Groter dan of gelijk aan 210 | Groter dan of gelijk aan 60 | Groter dan of gelijk aan 40 | 40–70 |
| C12200 | Groter dan of gelijk aan 220 | Groter dan of gelijk aan 70 | Groter dan of gelijk aan 35 | 45–75 |
| CuNi 90/10 | Groter dan of gelijk aan 300 | Groter dan of gelijk aan 120 | Groter dan of gelijk aan 30 | 80–120 |
Mogelijke alternatieve kwaliteiten
- Voor bepaalde toepassingen voor industriële koeling of hoge{0}}rookgastoepassingen kunnen roestvrijstalen ribbenbuizen-met roestvrijstalen (304/316) basisbuizen met gewikkelde roestvrijstalen vinnen- worden overwogen vanwege hun superieure druk- en temperatuurbestendigheid.
- CuNi 70/30 biedt een betere weerstand tegen door zeewaterstroming-geïnduceerde corrosie en biofouling dan CuNi 90/10, waardoor het geschikt is voor offshore HVAC-systemen.
- Voor residentiële HVAC-systemen zijn aluminiumlegeringen (AA 1100/3003) een haalbare optie, omdat ze kosteneffectiever zijn- dan koper.
toepassingsgebieden
Dankzij hun uitstekende thermische geleidbaarheid is de spiraalvormig gewikkelde lamellenbuis geschikt voor toepassingen zoals centrale airconditioningsystemen, warmtewisselaars voor koelmachines, lucht-gekoelde condensors, HVAC-units op daken, ventilatorconvectoren (FCU's), ventilatiesystemen met warmteterugwinning (HRV/ERV), HVAC-systemen voor commerciële gebouwen en condensors voor maritieme airconditioning.
Producten tonen
Apparatuur testen
Fabrieksuitrusting
Beitsapparatuur
Productenpakket
Veelgestelde vragen
Vraag: Kunnen deze ribbenbuizen in een U--vorm worden gebogen?
EEN: Ja. In hun gegloeide, zachte toestand kunnen onze lamellenbuizen worden gebogen, op voorwaarde dat er voldoende buigradius wordt gehandhaafd (waarbij de vinnen in het buiggedeelte moeten worden verwijderd of afgeplat).
Vraag: Hebben CuNi 90/10 ribbenbuizen een aanvullende anti-corrosie- of- aangroeiwerende behandeling nodig?
Antwoord: Er is geen aanvullende behandeling nodig. De producten ondergaan een passivatie- en anti-aangroeiwerende coating voordat ze de fabriek verlaten, waardoor direct gebruik in vochtige- zoute of corrosieve omgevingen mogelijk is.
Vraag: Welke voordelen bieden spiraalvormig gewikkelde ribbenbuizen vergeleken met traditionele ingebedde ribben of huls--type ribbenbuizen?
A: De spiraalvormig gewikkelde vinnen zijn geïntegreerd met de basisbuis via lassen of een mechanische verbinding met hoge{0}} sterkte, waardoor de thermische contactweerstand die wordt aangetroffen in buizen van het type huls- wordt geëlimineerd en de efficiëntie van de warmteoverdracht met 15-30% wordt verhoogd. Ze bieden ook superieure weerstand tegen trillingen en thermische schokken, waardoor de vinnen niet losraken of loskomen.
